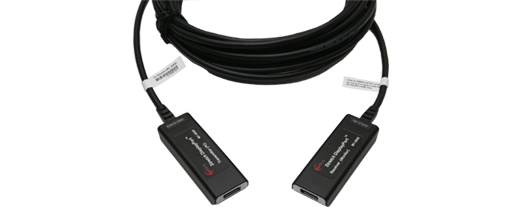

Кабель DisplayPort гибридный (розетка-розетка).
M1-5000 – оптоволоконный гибридный кабель для передачи сигналов интерфейса DisplayPort. Кабель содержит четыре оптических и пять экранированных медных жил, заключенных в общую негорючую ПВХ-оболочку. На концах кабеля установлены миниатюрные модули, выполняющие преобразование сигналов интерфейса DisplayPort для передачи и приема по оптоволоконной линии. Данные каналов интерфейса передаются по четырем многомодовым оптоволоконным жилам, обеспечивающим пропускную способность до 2,7 Гбит/с на канал. Таким образом, обеспечивается передача сигналов компьютерной графики с разрешением до 2560x1600 с частотой обновления 60 Гц и 36-разрядной глубиной кодирования цвета. Сигналы сервисного канала передаются по медным проводникам, обеспечивая поддержку VESA-спецификаций для EDID и MCCS-стандартов. Кабели M1-5000 с поддержкой передачи данных сервисного канала выпускаются в ассортименте длин от 10 до 100 м, другие варианты доступны под заказ.
Характеристики Opticis M1-5000-20:
- Обеспечивает пропускную способность 10,8 Гбит/с (2,7 Гбит/с на канал)
- Позволяет организовать линию передачи сигналов компьютерной графики с разрешением до 2560x1600/60 и 36-разрядной глубиной кодирования цвета
- Поддерживает двунаправленную передачу данных сервисного канала с пропускной способностью до 1 Мбит/с
- Гибридная структура кабеля обеспечивает возможность передачи сигнала на расстояние до 100 м: графических данных – по оптоволоконной линии, сигналов сервисного канала и питания – по медным жилам
- Передающий и принимающий модули оснащены разъемами для подключения внешнего блока питания, поставляемого в комплекте
- Кабели серии M1-5000 не предназначены для перманентной закладки в стены или иные конструкции
- Соответствует спецификации DisplayPort 1.1
Спецификация Opticis M1-5000-20
| Входы | 1 – DisplayPort, разъем DP 20-pin (розетка) |
| Выходы | 1 – DisplayPort, разъем DP 20-pin (розетка) |
| Пропускная способность | 10,8 Гбит/с |
| Максимальное разрешение передаваемого сигнала | 2560x1600 (60 Гц) |
| Толщина внешней оплетки кабеля | 7,2 мм |
| Минимальный радиус изгиба кабеля | 154 мм |
| Допустимая растягивающая нагрузка на кабель | 180 Н |
| Усилие отсоединения модуля от кабеля | 137 Н |
| Диапазон рабочих температур | 0... +50 °C |
| Диапазон температур хранения | -30... +70 °C |
| Относительная влажность | 10... 85% (без конденсации) |
| Индикация | питание |
| Питание | 5 В, 10 Вт |
| Габаритные размеры (ШxГxВ) | 100 x 35 x 16 мм (приемный/передающий модули, каждый блок) |
