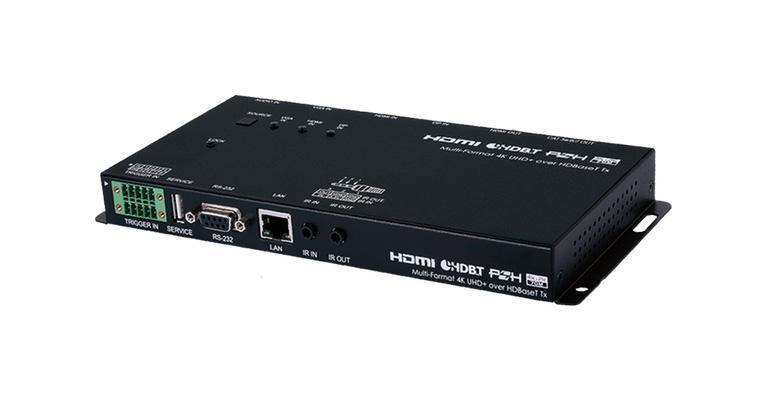

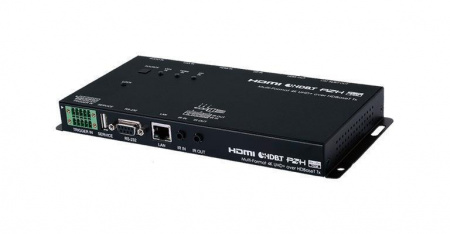

HDMI/VGA/DisplayPort передатчик Cypress CH-2535TX

Передатчик, масштабатор, коммутатор c автопереключением сигналов HDMI, DP, VGA с аудио, ИК, Ethernet и RS-232 в витую пару CAT5e, контроллер помещения

CH-2535TX – передатчик, масштабатор и коммутатор сигналов HDMI, DisplayPort c HDCP 1.4 (2.2), VGA и стереоаудио, Ethernet 100BaseT, инфракрасного управления и RS-232 в витую пару HDBaseT с передачей питания 48 В (технология PoH — Power over HDBaseT). Поддерживает разрешения до 4K/60 для HDMI и DP, WUXGA для VGA. При использовании совместимого приемника CH-2535RX можно переключать входы на передатчике и локальный вход приемника. Триггерный интерфейс может выполнять до 64-х макрокоманд, каждая из которых содержит до 16-ти обычных команд. Эти сигналы управления приходят и на релейные выходы приемника. Расстояние передачи сигнала 1080p по одному кабелю витой пары CAT5e или 6 — до 100 м, сигнала 4K — до 70 м. Управление устройством осуществляется с использованием кнопок, по ИК, RS-232 и IP (Telnet, web-интерфейс).

Основные особенности

• Поддержка входных интерфейсов HDMI, DisplayPort и VGA
• Поддержка входных разрешений до 4K, 60 Гц (4:4:4, 8 бит) при передаче сигнала по HDMI и DisplayPort
• Конвергенция HDBaseT: HD-видео и аудио, 100Base-T Ethernet, питание 48 В и двунаправленный ИК
• Сквозная передача аудиоформатов LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream
• Поддержка эмбеддирования и деэмбеддирования через порты аналогового стереоаудио
• Функция автоматического поиска и переключения входного канала при отключении текущего источника
• Контроллер управления оснащением конференц-залов, в том числе медиапроигрывателями, проекторами, проекционными экранами: Ethernet, RS-232, ИК или замыканием контактов (в зависимости от конкретного устройства)
• Обучаемый ИК и функция широковещательной передачи ИК-команд
• Поддержка протокола Telnet для клиентских и серверных устройств
• Система управления позволяет одновременно охватывать до 16 устройств
• Поддержка списков макрокоманд, активирующих несколько событий по одному нажатию кнопки (до 16 различных действий на один макрос)
• Внутренние часы оснащены отдельной батареей, которая позволяет поддерживать контроль за исполнением макрокоманд и соблюдением графика назначенных событий
• Возможно расширенное использование триггерного интерфейса для активации предварительно созданных макрокоманд нажатием одной кнопки на внешней панели управления (поставляется отдельно)
• Возможно использовать в сочетании с настенными панелями управления, работающими в рамках одной Ethernet-сети, для расширения возможностей управления подчиненными устройствами
• Расширенные возможности управления EDID: в памяти записаны заводские блоки данных, предусмотрена возможность записи блоков с внешних устройств и пользовательских настроек
• Простая процедура обновления встроенного ПО с использованием USB-накопителей или web-интерфейса
• Управление устройством осуществляется с использованием кнопок на верхней панели и экранного меню, по web-интерфейсу, Telnet и RS-232

Сфера применения

• Конференц-залы
• Учебные классы
• Шоурумы

Технические характеристики

В комплекте

• Передатчик CH-2535TX — 1 шт.
• Кабель с ИК-приемником — 1 шт.
• Кабель с ИК-излучателем — 1 шт.
• Клеммная колодка (5-конт.) — 2 шт.
• Руководство пользователя
