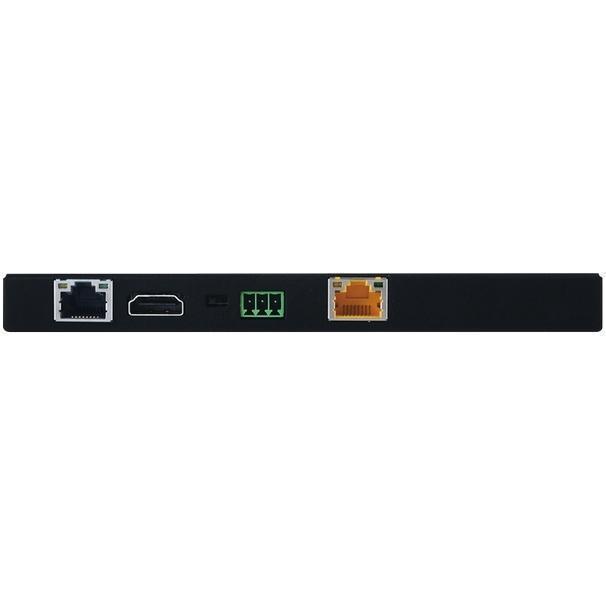

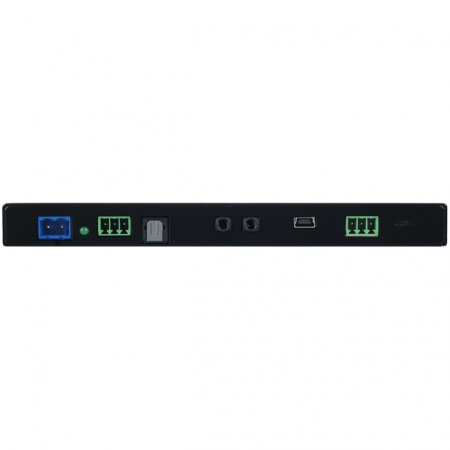

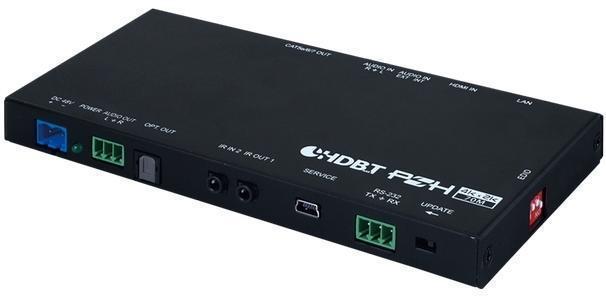

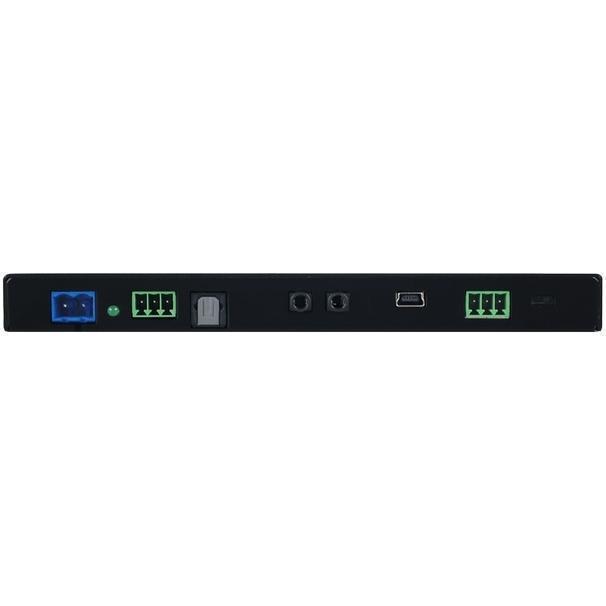

HDMI передатчик Cypress CH-1536TX

Передатчик сигналов HDMI 4096x2160/60 (4:4:4), 3D c расширенным EDID, HDCP 1.4, 2.2 и CEC, Ethernet 100BaseT, аудио (Phoenix 3-pin), ИК (2х miniJack 3,5 мм) и RS-232 (Phoenix 3-pin) в витую пару CAT5e c PoH 48 В, Optical Audio Return (OAR) со стереоаудио (Phoenix 3-pin), расстояние передачи до 100 м. Полоса пропускания 600 МГц,

CH-1536TX – передатчик сигналов HDMI c HDCP 1.4 (2.2) с CEC, Ethernet 100BaseT, стереоаудио, инфракрасного управления и RS-232 в витую пару HDBaseT с передачей питания 48 В (технология PoH – Power over HDBaseT). Поддерживает разрешения входного сигнала до 4096x2160/60 (4:4:4), в устройстве есть управление EDID. Сигнал с входа стереоаудио может быть эмбеддирован в передаваемый сигнал HDMI. Возвратный аудиоканал подается как на Optical Audio Return (OAR) выход, так и выход аналогового звука. При отключенном HDMI-источнике устройство генерирует тестовый сигнал «цветные полосы». Расстояние передачи сигнала 1080p по одному кабелю витой пары CAT5e или 6 – до 100 м, сигнала 4K – до 70 м. Полоса пропускания устройства 600 МГц.

• Поддержка HDMI с HDR, 3D и разрешением до 4K, 60 Гц
• Совместимость с DVI 1.0 (при использовании опционального переходника)
• Совместимость с HDCP 1.x и 2.2
• Входные разрешения до 4K, 60 Гц (4:4:4) с требованиям к пропускной способности до 18 Гбит/с
• Выходные разрешения до 4K, 60 Гц (4:2:0)
• Deep Color с глубиной цвета до 12 бит для входных и выходных сигналов
• Сквозная передача CEC
• Одновременная передача несжатых сигналов видео, аудио и управления по одному кабелю витой пары Cat.5e/6/7 на расстояние до 100 м для разрешения 1080p, до 70 м — для разрешения 4K
• Конвергенция HDBaseT: HD-видео и аудио, 100BaseT Ethernet, питание 48 В (PsE) и сигналы управления (двунаправленный ИК, RS-232)
• Возможна генерация тестового сигнала «цветные полосы» в разрешении 720p, если источник HDMI отключен
• Автоматическое преобразование сигнала с понижением параметров для соответствия пропускной способности HDBaseT:
  • 4K, 50/60 Гц (4:4:4) → 4K, 50/60 Гц (YUV 4:2:0, 8 бит)
  • 4K, 23/24/25/30 Гц (10 или 12 бит) → 4K, 23/24/25/30 Гц (8 бит)
  • 4K, 50/60 Гц (YUV 4:2:0, 10 или 12 бит) → 4K, 50/60 Гц (YUV 4:2:0, 8 бит)
• Принимает сигнал обратного аудиоканала (OAR, Optical Audio Return) с совместимого приемника и подает на цифровой оптический и аналоговый стереовыход
• Эмбеддирование сигнала с входа аналогового стереоаудио в поток HDBaseT
• Улучшенная система управления EDID-данными: 6 предустановленных и 9 пользовательских блоков EDID, а также режим сквозной передачи EDID-данных
• Поддерживает загрузку пользовательских EDID-данных по USB при использовании установленного на ПК программного обеспечения
• Поддерживает режим работы DDC с пониженной скоростью (clock stretching) для совместимости с некоторыми проигрывателями Blu-ray
• Перетактирование сигналов TMDS и восстановление сигнала для сохранения его целостности
• Сверхтонкий корпус высотой всего 16 мм и компактные штатные крепления, простая установка в шкафу для оборудования и тесных пространствах
• Подает питание 48 PoH (PsE) на совместимый приемник (PD)
