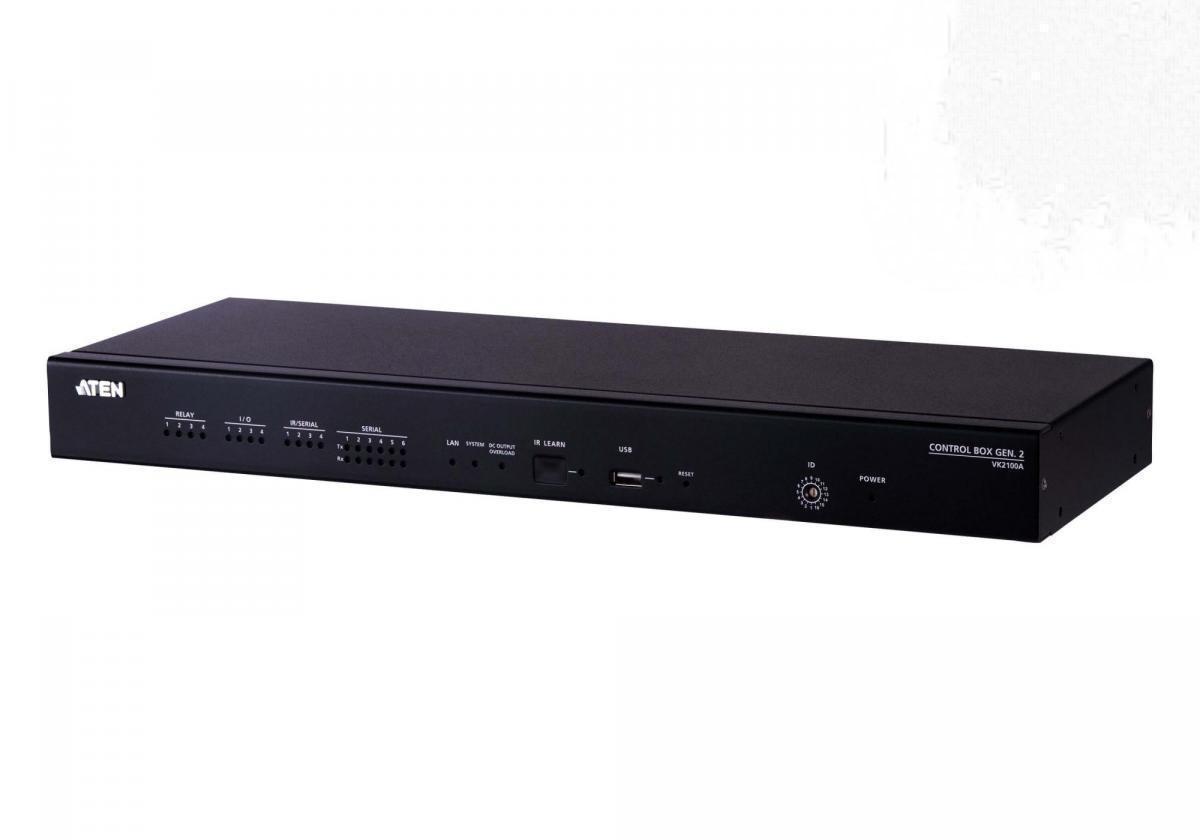

Система управления ATEN VK2100A-AT-G

Система управления ATEN - контроллер 2 поколения

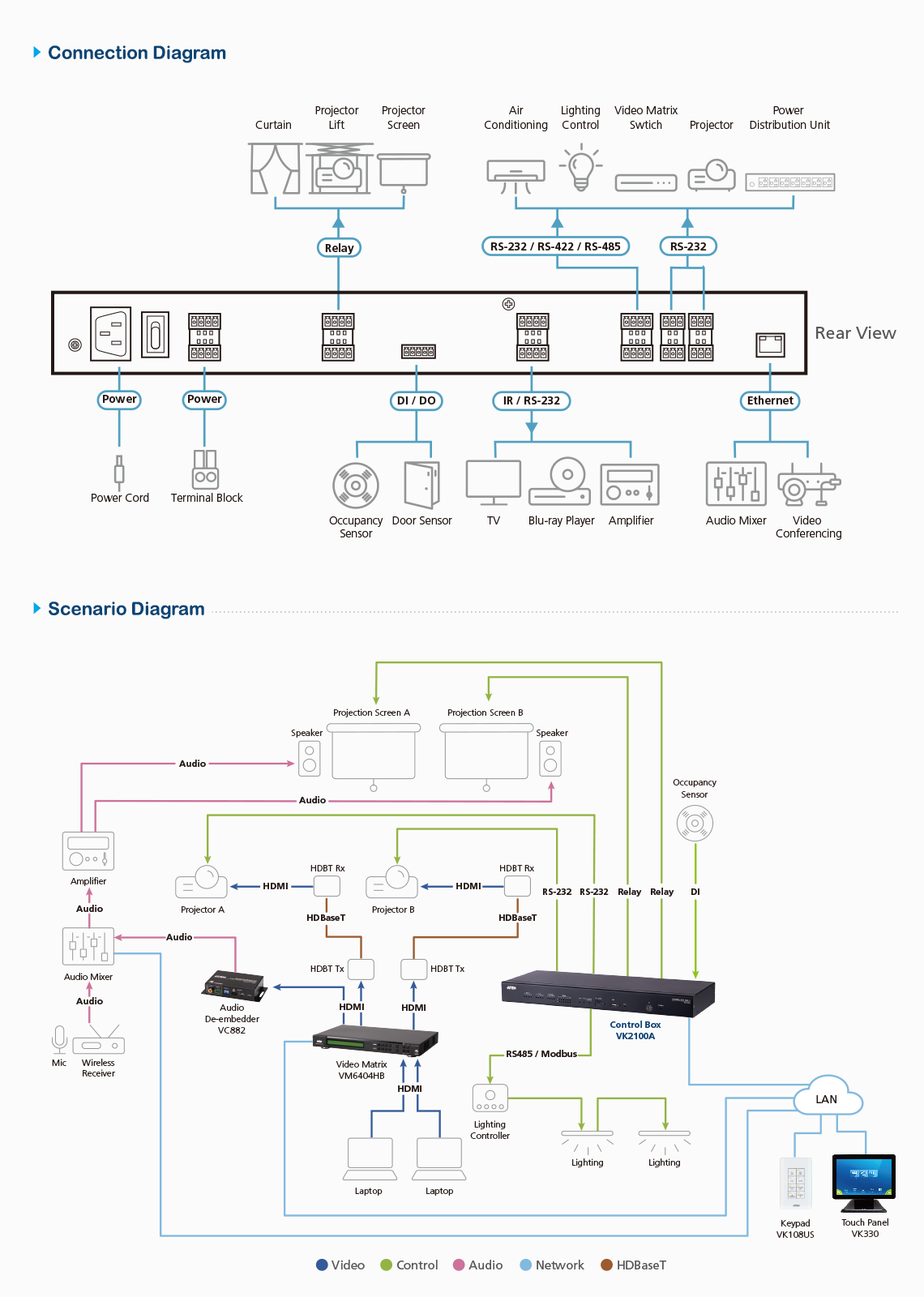

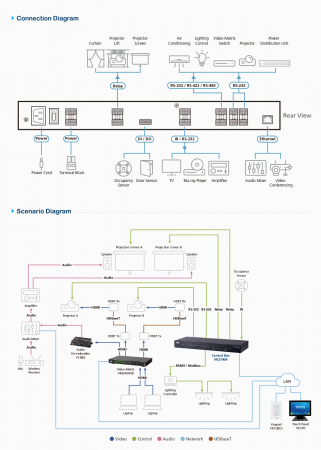

Контроллер системы (Control Box) 2-го поколения модели VK2100A компании ATEN, оснащен четырехъядерным процессором, объемом памяти 1 ГБ и гигабитным подключением к локальной сети. Это позволяет ему обеспечить реагирование и обновления статуса в реальном времени, обрабатывать сложные, дающие высокую нагрузку события в графическом интерфейсе с индивидуальным дизайном, а также управлять многопользовательским доступом к подключенным устройствам. При помощи порта LAN может выполняться подключение к ATEN Unizon™, централизованной платформе, упрощающей ежедневное управление аудио/видео и ИТ-оборудованием, которая предоставляет пользователям удобство одновременного мониторинга, устранения неполадок и обслуживания нескольких систем. Контроллер VK2100A предназначен для простого управления любой окружающей обстановкой в помещении. Он может быть легко интегрирован с существующим оборудованием, производства не только компании ATEN, но и почти с любым, находящимся в помещении аппаратным или программным устройством, включая аудио-видео оборудование, конференц-системы, системы освещения и кондиционирования, датчики движения, выключатели питания и многое другое. Контроллер VK2100A является идеальным решением для управления большим количеством развернутых устройств, в таких применениях, как правительственные учреждения, корпоративные организации и учреждения здравоохранения. Контроллер VK2100A входит в линейку продуктов системы управления оборудованием компании ATEN, являющейся стандартной системой управления на основе Ethernet-подключения. Она состоит из аппаратного обеспечения, конфигурационного программного обеспечения, интерфейсов управления и связанных с ними сервисов для управления любым аппаратным и программным обеспечением, расположенным в помещении - например, в конференц-залах и аудиториях. Система позволяет без особых усилий обеспечить прямое централизованное управление, с возможностью использования определяемого пользователем графического интерфейса, при помощи любого мобильного устройства, кнопочной и сенсорной панели компании ATEN.

Высокопроизводительный четырехъядерный процессор и 1 ГБ памяти для разработки и управления сложными проектами

Поддерживает различные интерфейсные соединения для аппаратно-программной интеграции и управления помощью мобильных устройств

Выходы постоянного тока для подачи питания при выполнении подключений

Наличие USB-порта для удобной загрузки профиля

Функция обучения для ИК-сигнала для добавления драйверов ИК-устройств

Поддерживает собственный KNX IP для систем управления зданием

Совместимость с TCP, UDP, Telnet, HTTP, HTTPS, WebSocket, ONVIF и PJLink

Поддерживает централизованный контроль и управление с помощью ATEN Unizon™

Поддерживает резервное копирование файлов проекта

Простота настройки системы с помощью веб-интерфейса

Поддерживает связь по SSH для удобного мониторинга данных

Светодиодная индикация подключения и состояния оборудования

2 бесплатные лицензии для управления с помощью мобильных устройств*

Примечание: если вам требуется более двух лицензий, обратитесь к местному торговому представителю компании ATEN. Для получения дополнительной информации о лицензиях см. раздел "Спецификация".

Комплектация

• 1x контроллер 2 поколения VK2100A
• 1x кабель питания
• 1x комплект под опорные ножки (4 шт.)
• 1x набор для монтажа в стойку
• 1x набор клеммных разъемов
• 1x руководство пользователя

Спецификация

Объем памяти
SDRAM	1 ГБ
Flash	8 ГБ
Интерфейсы
Последовательный	• 2 x программируемых двунаправленных порта RS-232/422/485 (2 x 5-полюсных разъема клеммной колодки, настраиваемых с помощью назначения контактов); – Скорость (бит/с): 300 - 115200 (по умолчанию: 9600); – Бит данных: 8 (по умолчанию) или 7; – Стоповый бит: 1 (по умолчанию) или 2; – Четность: Нет (по умолчанию), Четный или Нечетный; – Управление потоками: Нет (по умолчанию) или RTS/CTS • 4 x двунаправленных порта RS-232 (4 x 3-полюсных разъема клеммной колодки); – Скорость (бит/с): 300 - 115200 (по умолчанию: 9600); – Бит данных: 8 (по умолчанию) или 7; – Стоповый бит: 1 (по умолчанию) или 2; – Четность: Нет (по умолчанию), Четный или Нечетный
ИК/Последовательный	• 4 x программируемых ИК/однонаправленных порта RS-232 (2 x 4-полюсных разъема клеммной колодки); ИК: уровень TTL (от 0 до 5 В) – несущая частота: 10 кГц ~ 455 кГц; Последовательный: однонаправленный RS-232 (0 до 5 В) – Скорость (бит/с): от 300 до 115200 (по умолчанию: 9600); – Бит данных: 8 (по умолчанию) или 7; – Стоповый бит: 1 (по умолчанию) или 2; – Четность: Нет (по умолчанию), Четный или Нечетный
Реле	• 4 x канала релейной линии (2 x 4-полюсных разъема клеммной колодки); • Нормально разомкнутые, изолированные реле; • Допустимая мощность на контактах: Макс. 24 В постоянного тока, 2 А
Вводы/выводы	• 4 x программируемых цифровых канала ввода/вывода (1 x 5-полюсной разъем клеммной колодки); Цифровой вывод: ток поглощения 300 мА от 24 В постоянного тока Цифровой ввод: – Режим VDC Диапазон входного напряжения: от 0 до 24 В постоянного тока; Программируемый диапазон: от 1 до 24 В постоянного тока; – Режим сухого контакта Повышение 2k Ом до +12 В постоянного тока
Ethernet	• 1 x гнездо RJ-45, 10/100/1000Base-T • Поддерживаемый протокол: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH • С поддержкой DHCP - если IP не присваивается в течение 30 секунд, будут использоваться следующие параметры IP-адреса по умолчанию: IP-адрес: 192.168.0.60 Маска подсети: 255.255.255.0
В постоянного тока	• 4 x выходных порта 12 В постоянного тока (2 x 4-полюсных разъема клеммной колодки); • Источник питания: 12 В постоянного тока, макс. 2 А (общее для 4 портов)
USB	1 x USB тип А
Переключатели
Питание	1 x переключатель On/Off (вкл./выкл.)
ИК Обучение	1 x светодиодный индикатор ИК-приемника
Кнопка сброса	1 x полу-утопленная кнопка
Энергопотребление	AC110V:5.2W:137BTU AC220V:6.5W:143BTU
Питание
Номинальная входная мощность	Встроенный источник питания: 100-240 В переменного тока, 50-60 Гц
Температура и влажность
Рабочая температура	0 – 50°C
Температура хранения	–20 – 60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	2.59 kg ( 5.7 lb )
Размеры (Д х Ш х В)	43.24 x 16.32 x 4.40 cm (17.02 x 6.43 x 1.73 in.)
Лицензия
Базовая (бесплатная)	2 бесплатных лицензии
Макс. допустимое количество	16 лицензий
Примечание	Контроллер системы управления (ATEN Control Box) поставляется с двумя бесплатными лицензиями, которые хранятся в самом устройстве. Каждый раз, когда мобильное устройство подключается к контроллеру для дистанционного управления, одна лицензия будет занята. Для получения дополнительной информации о приобретении и добавлении дополнительных лицензии для Вашего контроллера системы управления ATEN, обратитесь к местному торговому представителю.
Примечание	Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).
