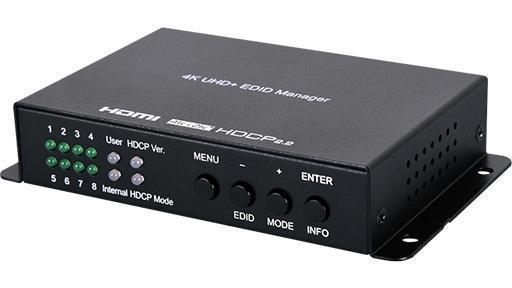

HDMI менеджер Cypress CED-2M

Артикул: CED-2M

EDID-менеджер для сигналов HDMI 4096x2160/60 (4:4:4) c HDCP 1.4/2.2, 8 встроенных конфигураций EDID, специальное ПО.

Подробности

47 502 руб.

Варианты цен

47 502 руб.

Подробности

Уточнить наличие

Нашли дешевле?

В корзину

Рассчитать доставку

Характеристики

Макс. разрешение

—

3840 x 2400

Количество входов

—

Все характеристики

Мы работаем с юридическими лицами по безналичному расчету.

Официальный
поставщик

Персональный
менеджер

Быстрая
доставка

Цена с
НДС 20%

EDID-менеджер для сигналов HDMI 4096x2160/60 (4:4:4) c HDCP 1.4/2.2, 8 встроенных конфигураций EDID

CED-2M – EDID-менеджер для сигнала интерфейса HDMI разрешением до 4096x2160/60 (4:4:4) c HDCP 1.4/2.2, позволяющий: считывать и копировать во внутреннюю память EDID-данные с устройства отображения; редактировать и записать информацию в устройство отображения (если оно позволяет это); эмулировать EDID – источник HDMI считывает EDID из памяти устройства; работать в режиме bypass. Имеются 8 типовых конфигураций EDID, 8 ячеек памяти для пользовательских настроек. Поставляется со специальным ПО.

Основные особенности

Пропускная способность интерфейса HDMI – 18 Гбит/с на входе и выходе (600 МГц)
Разрешения сигнала – вплоть до 3840x2160/60 (4:4:4, 8 бит) и 4096x2160/60 (4:4:4, 8 бит)
Поддержка 48-разрядного Deep Color для сигналов до 1080p/60
Совместим с HDCP 1.4 и 2.2
Возможна работа с сигналами интерфейса DVI 1.0 через переходники HDMI-DVI
Сквозная передача вложенного аудио LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream
Сквозная передача сигналов протокола CEC
4 режима работы с EDID-данными:
- чтение: устройство считывает и копирует во внутреннюю память EDID-блок устройства отображения
- запись: перезаписывает блок EDID подключенного устройства отображения (если данная функция поддерживается дисплеем)
- эмуляция: источник HDMI-сигнала считывает EDID-блок из памяти прибора (выбор из скопированных конфигураций, заводских или пользовательских предустановок)
- bypass: источник HDMI-сигнала считывает данные блока непосредственно с устройства отображения без какого-либо участия прибора
8 заводских предустановок, 8 ячеек памяти для записи пользовательских предустановок или скопированного с устройства отображения блока EDID

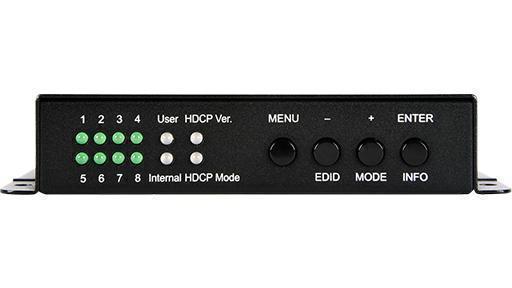

Экранное меню, управляемое кнопками на корпусе
Управляющее программное обеспечение для ПК для EDID-менеджмента

Технические характеристики

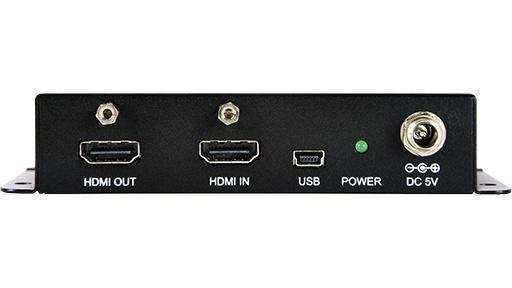

Входы	1 – HDMI, тип A (розетка)
Выходы	1 – HDMI, тип A (розетка)
Порты	1 – USB (подключение к ПК), mini-B (розетка)
Полоса пропускания	600 МГц / 18 Гбит/с
Поддерживаемые разрешения	на входе и выходе 720x480 60, 720x576 50, 800x600 56/60/72/75/85, 1024x768 60/75/85, 1280x720 50/60, 1280x768 60/70/75/85, 1280x800 60, 1280x1024 60, 1360x768 60, 1600x1200 60, 1920x1080i 50/60, 1920x1080p 24/25/30/50/60, 1920x1200 60(RB), 3840x2160 24/25/30/50/60, 3840x2160 50/60 (YUV 4:2:0), 4096x2160 24/25/30/50/60, 4096x2160 50/60 (YUV 4:2:0)
Длина кабеля HDMI	10 м – 1080p/60, 12 бит 3 м – 4K 60, 4:4:4, 8 бит
Индикация	выбранный блок EDID (1-8), режим (User, Internal), версия HDCP, режим HDCP, питание
Материал корпуса	металл
Цвет	черный
Защита от электростатических разрядов	±12 кВ (воздушный разряд) ±8 кВ (контактный разряд)
Диапазон рабочих температур	0… 40 °C
Диапазон температур хранения	-20… +60 °C
Питание	5 В, 2.6 А
Энергопотребление	2,8 Вт
Габаритные размеры (ШxГxВ)	128 x 25 x 83 мм (с учетом разъемов)
Масса	0,268 кг

В комплекте

Прибор CED-2M – 1 шт.
Блок питания (5 В, 2.6 А) – 1 шт.
Руководство пользователя

Сфера применения

Управление блоком EDID для интерфейсов HDMI и DVI
Системная интеграция AV-оборудования и постройка системы домашнего кинотеатра
Тестирование AV-оборудования
