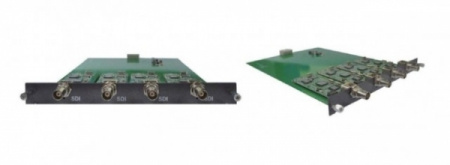

4x4 Портовая карта интерфейсная TNTv MMS-4O-SDI

Карта интерфейсная, SDI+AUDIO, 4 внешних выходных порта: SDI+MINIJACK, (интегрированный конвертер видеоразрешений/scaler;для коммутаторов серии MMS-xxxxIPB) [TNTV/TNT MMS-4O-SDI]

Описание TNT MMS-4O-SDI :

• 4 выходных интерфейса SDI
• 4 выходных стереофонических аудио интерфейса MiniJack 3.5 мм
• Максимальное разрешение видеосигналов на выходах: 1920x1080@60Гц
• Возможность установки любого разрешения видеосигналя на любом выходе (скейлер): 1080P@60/50/30/25; 1080i@60/50; 720P@60/50; 576i@50; 1920x1080@60; 1680x1050@60; 1440x900@60; 1366x768@60; 1280x1024@60; 1280x720@60; 1024x768@60
• Настройка видеосигналов на выходах по типу развертки («I» или «P») и частоте (25, 30, 50 или 60 Гц).
• Передача сигналов SD-SDI (480i-567i) на расстояние до 400 м
• Передача сигналов HD-SDI (720P-1080i) на расстояние до 200 м
• Передача сигналов 3G-SDI (1080P) на расстояние до 100 м
• Поддержка стандартов SMPTE: 259M, 292M, 344M, 424M
• Максимальная скорость передачи данных на канал: 143Мбит/с - 2.97Гбит/с
• Возможность замены без отключения питания

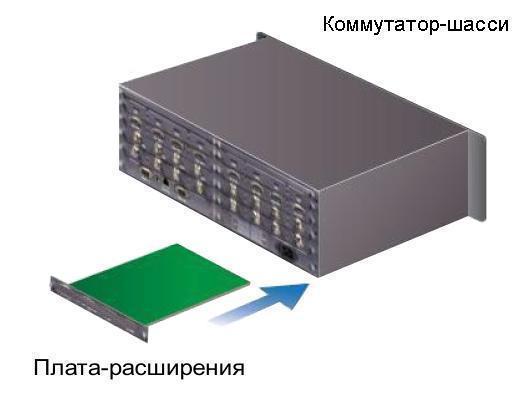

• Подключение до 4-х устройств отображения (или других потребителей) имеющих интерфейс SDI, к модульному матричному коммутатору.
• Извлечение / де-эмбеддирование стереозвука из SDI сигнала на каждом порту.
• Масштабирование любого разрешения исходного сигнала в одно или несколько стандартных разрешений на разных портах (скейлер).
• Настройку видеосигналов на выходах по типу развертки («I» или «P») и частоте (25, 30, 50 или 60 Гц).
• Большую гибкость при настройке яркостно-контрастно-цветовых параметров отображения сигнала.
• Световую индикацию работы интерфейсов.


• Бесшовное или seamless переключение источников сигнала.
  Функция позволяет мгновенно переключать источники сигнала простой сменой кадров, без задержек, черного фона и мерцаний. Функция работает независимо от типов, разрешений, соотношения сторон и других параметров источников сигнала на входах и устройств отображения на выходах.
• Скейлеры (масштабаторы) входных портов.
  Функция позволяет настраивать соотношение сторон и метод трансляции изображения на экране. Например, позволяет без искажения отобразить на экране с соотношением сторон 16:9 и разрешением 1080P (Full HD), исходный сигнал c разрешением 1280х1024 и соотношением 4:3. Изображение будет максимально растянуто в пределах экрана без искажений, а по краям (слева и справа) будут черные поля. Так же возможно принудительное изменение соотношения сторон (16:9, 4:3, 14:9) и вариантов отображения (вписать максимально в экран, отобразить как есть). При необходимости, есть возможность обрезать телевизионные поля.
• Настройка EDID.
  Функция позволяет задать для каждого входного порта оптимальное разрешение исходного сигнала. Эта информация необходима для правильной работы источников сигнала, подключенных к коммутатору.
• Добавление (эмбеддирование) звукового сопровождения.
  Функция позволяет расширить традиционную коммутацию сигналов "целиком", добавляя такие возможности как добавление нового и/или замена существующего стереофонического звукового сопровождения.


Характеристики TNT MMS-4O-SDI
