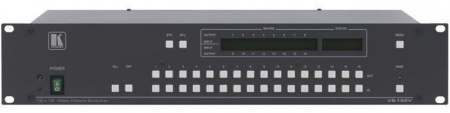

Коммутатор 16х16 видеосигналов (с переключением по КГИ), 100 МГц.
Kramer VS-162V - матричный коммутатор 16:16 композитного видео сигнала с переключением в интервале вертикального кадрового гасящего импульса. Так как коммутация происходит в интервале кадрового гасящего импульса, то при использовании синхронизированных источников переход осуществляется без подрывов. Благодаря полосе пропускания сигнала видео, превышающей 90 МГц, устройство является полностью прозрачным элементом и может применяться в любых видеосистемах. Управление осуществляется при помощи кнопок на передней панели, оборудованной ЖК-дисплеем, и по интерфейсам RS-232 и RS-485. Также возможно ДУ «замыканием контактов». В памяти могут быть сохранены 60 предустановок, обеспечивающих быстрый доступ к часто используемым конфигурациям (предустановки сохраняются при отключении питания). Для управления с персонального компьютера применяется ПО для Windows. VS-162V способен функционировать в качестве самостоятельного модуля и как часть системы многосигнальной коммутации, в состав которой могут входить коммутаторы цифровых и аналоговых сигналов, в том числе, управляемые по интерфейсу RS-422. В случае интеграции в систему, устройство может являться источником для запуска коммутации в интервале вертикального кадрового гасящего импульса.
Технические характеристики Kramer VS-162V
| Входы | 16 видео композитных; 8 S-video (Y/C); 5 YUV; 4 RGBS, 1 В / 75 Ом, разъемы BNC |
| Выходы | 16 видео композитных; 8 S-video (Y/C); 5 YUV; 4 RGBS, 1 В / 75 Ом, разъемы BNC |
| Тип входа | видео: открытый; аудио: закрытый |
| Дифференциальная фаза | менее 0,01° |
| Дифференциальное усиление | менее 0,01% |
| К-фактор | менее 0,05% |
| Отношение видеосигнал/шум | 70,2 дБ |
| Отношение аудиосигнал/шум | 82,2 дБ, невзвешенное RL = 10 кОм |
| Перекрестные помехи (видео) | менее - 52 дБ на частоте 5 МГц |
| Коэффициент гармоник | 0,44 % на частоте 1 кГц |
| Регулировки | 41 кнопки на передней панели, RS-232, RS-485, ИК-порт, «сухие» кнопочные контакты |
| 2-я гармоника | 0,002% |
| Источник питания | ~230 В, 50/60 Гц, 10 ВА |
| Масса | около 3,7 кг |
| Габариты (Ш * Г * В) | 19" x 7" x 2U; устанавливается в стандартную 19" стойку |
| Аксессуары | сетевой шнур, ПО для Windows®, нуль-модемный адаптер |
