Корпус модульного матричного коммутатора 16:16, максимальная вместимость - 2 платы на вход, 2 платы на выход

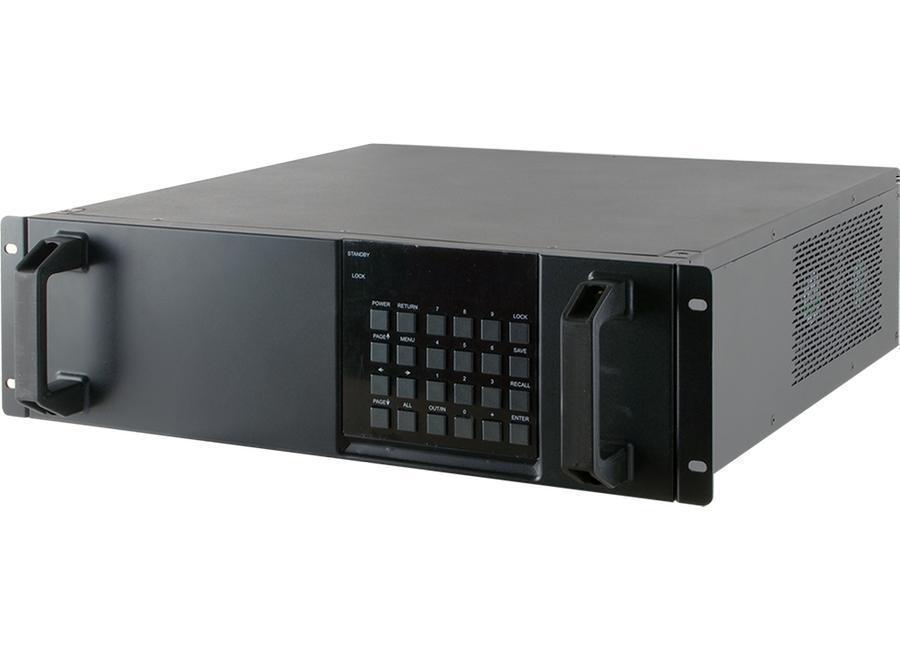

CMSI-1616 – шасси модульного матричного коммутатора. Размерность коммутатора может меняться от 8x8 до 16x16 с шагом в 8 портов в зависимости от количества установленных входных и выходных плат. Возможные разрешения сигнала до 1080p и 1920х1200/60 Гц, 4K2K/30 Гц. Модули, выпускаемые для данного шасси, могут быть оборудованы портами HDMI, DVI-D, HDBaseT и VGA (в комплект поставки не входят).
Характеристики CMSI-1616:
- Совместимость с HDMI, HDCP 1.1 и DVI 1.0
- Модульная архитектура позволяет быстро и без лишних затрат адаптировать систему к текущим требованиям, создав необходимую комбинацию входных и выходных интерфейсов
- Размерность коммутатора от 8x8 (одна входная/выходная плата) до 16x16 (две входных/выходных платы)
- Каждая плата имеет 8 портов, доступны интерфейсы HDMI, DVI, HDBaseT (витая пара CAT5e/6/7) и VGA (только входные модули)
- Работа с сигналами разрешением от VGA до WUXGA, от 480i до 1080p, а также 4K2K при 24/25/30 Гц
- Сквозная передача аудио LPCM 7.1CH, Dolby® Digital Plus, Dolby® TrueHD и DTS-HD® Master Audio™
- Управление: с лицевой панели кнопками (имеется ЖК-дисплей), по ИК, RS-232, по протоколу Telnet и web-интерфейс
- Внутренняя память на 10 пользовательских предустановок
- Три режима работы с EDID-блоком:
- Standard (заводские настройки; видео – 1080p/60 или WUXGA/60, аудио – LPCM 2CH)
- Dynamic (считывает данные дисплея, подключенного к первому из активных выходов)
- Manual (независимые настройки для входов / выходов)
- Два встроенных заменяемых источника питания (основной и дублирующий) для безотказной работы
- Длина кабеля HDMI на вход/выход:
- до 15 м – 1080p, 8-разрядный цвет
- до 10 м – 1080p, 12-разрядный цвет
- до 5 м – 4K2K (30 Гц)
- Максимальное расстояние передачи по витой паре CAT5e/6/7 (может снижаться в зависимости от типа
установленной платы):
- до 100 м – 1080p, 8-/12-разрядный цвет
- до 70 м – 4K2K (30 Гц)
- Платы с портами HDBaseT поддерживают:
- 5Play™: передачу сигналов HD-видео/аудио, управления (ИК/RS-232), Ethernet и питания PoC по одному кабелю витой пары
- 4Play™: передачу сигналов HD-видео/аудио, управления (ИК/RS-232) и питания по одному кабелю витой пары
- 3Play™: передачу сигналов HD-видео/аудио и управления (ИК/RS-232) по одному кабелю витой пары
- Шасси оборудовано выходом DVI для подключения контрольного монитора, портами управления RS-232, ИК и Ethernet
- Наличие Ethernet-порта открывает дополнительные возможности интеграции с системами управления сторонних производителей
Спецификация Cypress CMSI-1616:
Входы | до 16 HDMI / DVI-D Single Link / VGA / витая пара HDBaseT (в зависимости от установленных модулей) 1 – ИК (управление коммутатором), разъем mJack 3,5 мм (розетка) 1 – ИК (общий, для управления удаленными устройствами), разъем mJack 3,5 мм (розетка) |
Выходы | до 16 HDMI / DVI-D Single Link / витая пара HDBaseT (в зависимости от установленных модулей) 1 – ИК (общий, для управления удаленными устройствами), разъем mJack 3,5 мм (розетка) 1 – DVI, разъем DVI 29-pin (розетка) |
Порты | 1 – RS-232, разъем D-sub D9 (розетка) 1 – Ethernet (IP-управление), разъем RJ45 (розетка) 1 – USB (сервисный), разъем mini-B (розетка) |
Материал корпуса | металл |
Цвет корпуса | черный |
Диапазон рабочих температур | 0. +40 °C |
Диапазон температур хранения | -20. +60 °C |
Относительная влажность воздуха | от 20% до 90% без конденсации |
Питание | ~100-240 В, 50/60 Гц, 2 блока питания |
Потребляемая мощность | 50 Вт |
Габаритные размеры (ШxГxВ) | 482 x 484 x 145 мм |
Масса | 14,4 кг |
В комплекте
- Шасси модульного матричного коммутатора CMSI-1616 – 1 шт.
- Внешний ИК-приемник – 1 шт.
- Внешний ИК-излучатель – 1 шт.
- ИК-пульт ДУ – 1 шт.
- Шнур питания – 2 шт.
- Руководство пользователя
Сфера применения
- Цифровые информационные электронные табло, Digital Signage
- Обучающие системы, компьютерные тренажеры
- Профессиональные презентационные системы
