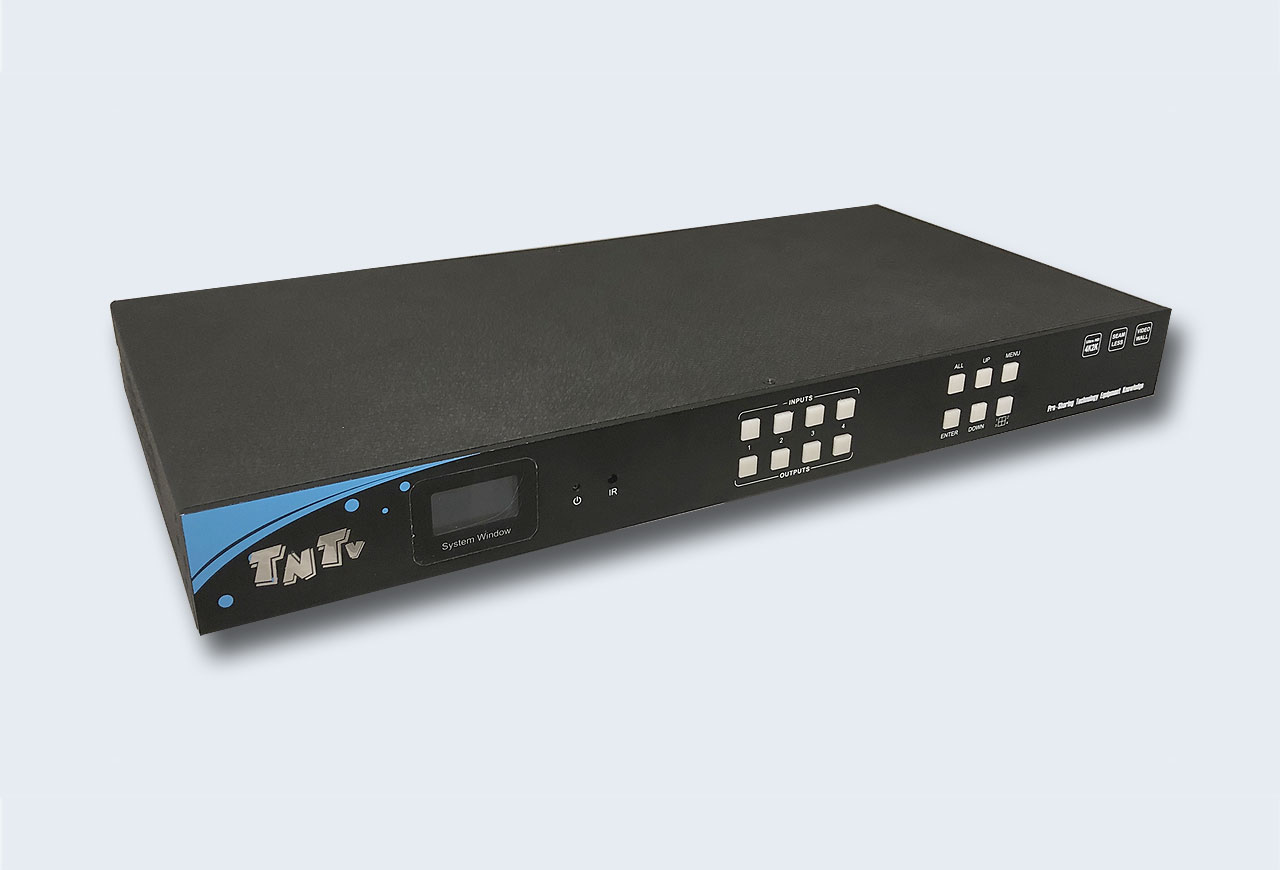

TNT MMS-0404SSHT – матричный 4K HDMI коммутатор, который подходит на роль центрального устройства коммутации в решениях, связанных с организацией средних и достаточно больших по размеру систем видеотрансляции. Он одинаково хорошо подойдет для переговорных комнат, конференц-залов, обучающих аудиторий, ситуационных и диспетчерских комнат, объектов ритейла и т.д.

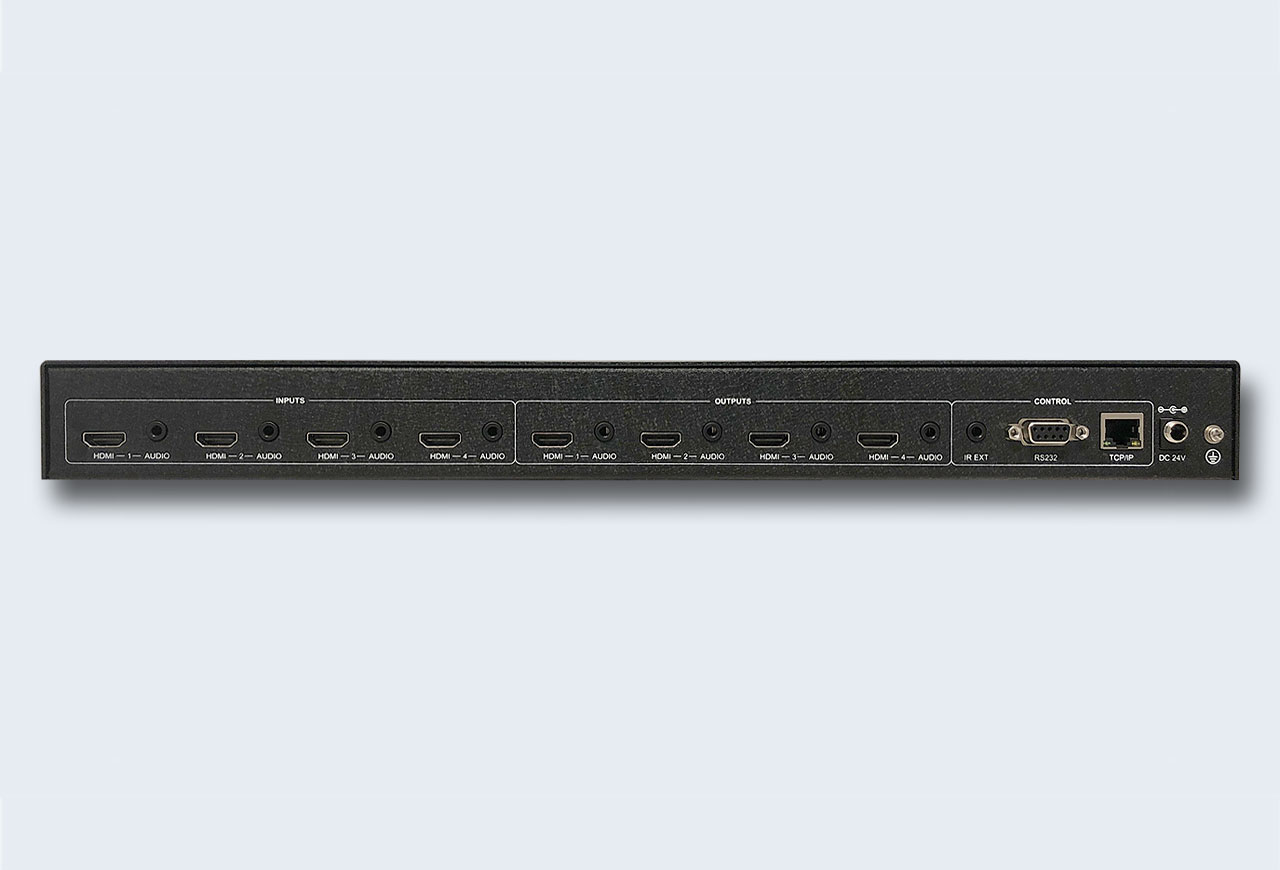

Коммутатор имеет 4 входных и 4 выходных порта HDMI.
Коммутатор позволяет коммутировать сигнал с любого входа на любой выход или сразу на несколько выходов. Это очень удобная функция, позволяющая организовать полноценную систему видеотрансляции, в которой на любое устройство отображения можно транслировать сигнал с любого источника.
Дополнительные функции:
- Бесшовное или seamless переключение источников сигнала. Функция позволяет быстро переключать источники сигнала простой сменой кадров без задержек, черного фона и мерцаний. Функция работает независимо от типов сигналов, разрешений, соотношения сторон и других параметров источников сигнала на входах и устройств отображения на выходах
- Скейлеры (масштабаторы) выходных портов. Функция позволяет любое разрешение исходного сигнала преобразовать (масштабировать) в единое разрешение трансляции для всех выходных портов или настроить для каждого порта его индивидуальное разрешение. Например, исходный сигнал имеет разрешение 3840х2160 (4K). Cкейлер на одном выходном порту сможет его масштабировать до разрешения 1920х1080, а на другом оставить его без изменения. Скейлер может работать как на увеличение разрешения, так и на его уменьшение. Помимо этого, скейлер может изменить кадровую развертку исходного сигнала (доступно только для разрешения 1920х1080)
- Встраивание (эмбеддирование) звукового сопровождения. Функция добавляет (при отсутствии) или заменяет существующее стереофоническое звуковое сопровождение у HDMI портов
- Извлечение (де-эмбеддирование) звукового сопровождения. Функция извлекает стереофоническое звуковое сопровождение из HDMI портов. Функция очень полезна, когда необходима отдельная обработка звукового сопровождения
- Настройка EDID. Функция позволяет задать для каждого входного порта оптимальное разрешение исходного сигнала. Эта информация необходима для правильной работы источников сигнала, подключенных к коммутатору
- Сохранение шаблонов (пресетов) трансляции в памяти коммутатора и их мгновенная активация при необходимости. Функция очень удобна, когда часто требуется коммутировать одни и те же источники сигналов с одними и теми же устройствами отображения, при этом, варианты этих коммутаций повторяются. Для этого каждый вариант коммутации нужно просто запомнить в памяти коммутатора и при необходимости активировать нажатием одной кнопки

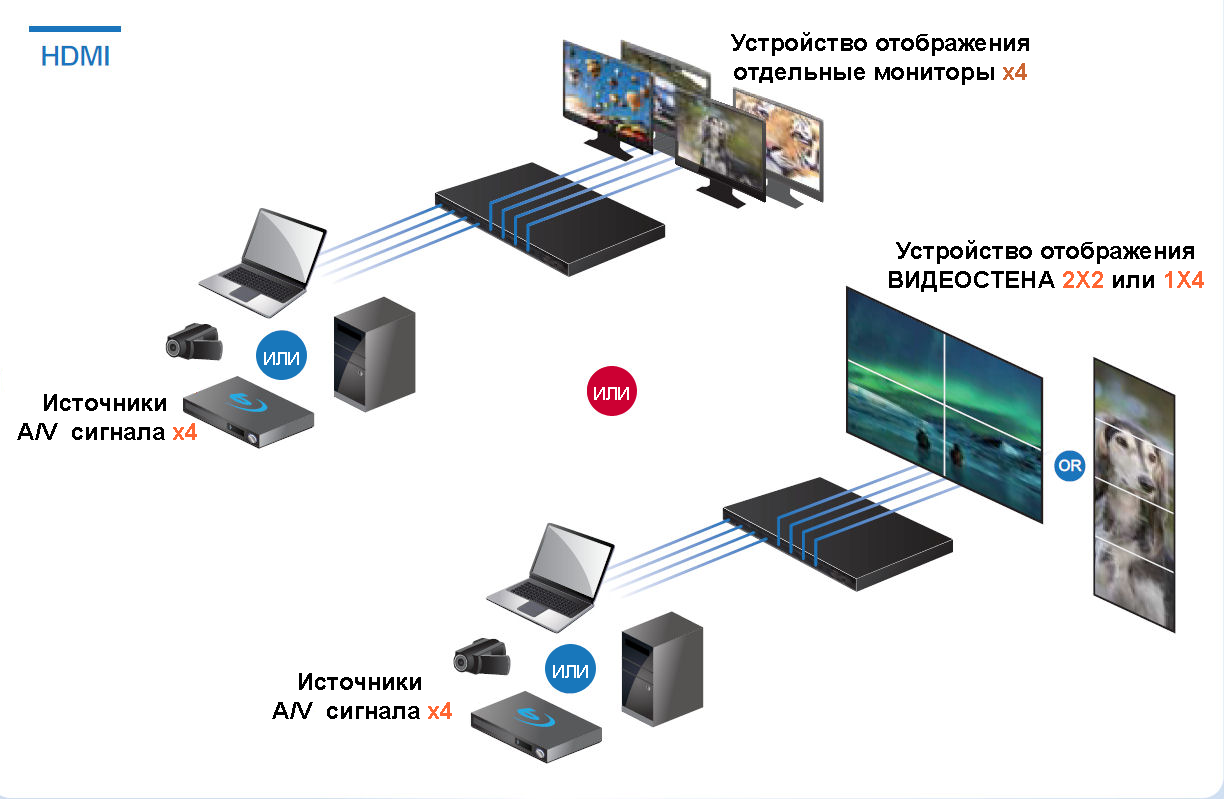

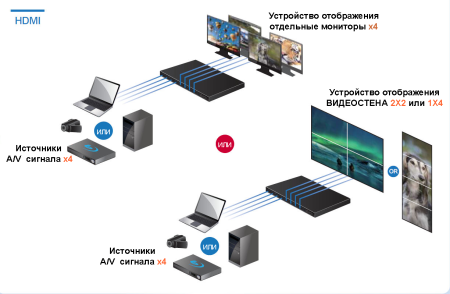

- Формирование видеостен. Функция позволяет из нескольких устройств отображения (например, ТВ-панелей) сформировать видеостену – единое пространство отображения
- Конфигурации видеостены могут быть различными:
- Одно изображение транслируется на всю видестену
- Несколько различных изображений транслируются на разные области видеостены (кратно экранам)
- Каждое изображение транслируется на свое устройство отображения
- Одно изображение транслируется на всю видестену
- Конфигурации видеостены могут быть различными:
Каждый вариант конфигурации видеостены (шаблон) может быть сохранен и активирован пользователем в нужный момент времени. Максимально может быть сохранено до пяти различных конфигураций. При необходимости использования большего количества конфигураций (шаблонов) необходимо воспользоваться встроенными командами управления коммутатором (API), при помощи которых в режиме реального времени можно формировать произвольные конфигурации видеостены и менять в них источники изображений
- Интеграция с внешними системами управления (API). Функция незаменима при реализации сложных проектов, в которых требуется осуществлять единое централизованное управление различными устройствами и системами. Такое управление создается на базе специализированных контроллеров и/или программного обеспечения, которые образуют единый интерфейс общения пользователей с создаваемой системой в целом. Коммутатор имеет открытое API и может получать команды по протоколу RS232
- WEB-интерфейс управления и настройки коммутатора. Коммутатор имеет встроенный WEB-интерфейс для настройки параметров работы и оперативного управления коммутатором
Особенности
- Матричное переключение сигналов: один-к-одному, один-ко-многим, многие-ко- многим
- Переключение источников сигнала без разрыва видеопотока (бесшовное/seamless переключение)
- Максимальное разрешение видеосигналов: HDMI – 3840х2160 при 30 Гц
- Возможность установки любого разрешения видеосигнала на любом выходе (скейлер): HDMI – 3840х2160 при 30 Гц, 1920x1200 при 60 Гц, 1920x1080P при 60 Гц, 1920x1080i при 60 Гц, 1280x720 при 60 Гц, 1024x768 при 60 Гц
- Настройка оптимального разрешения для каждого входного порта (настройка EDID)

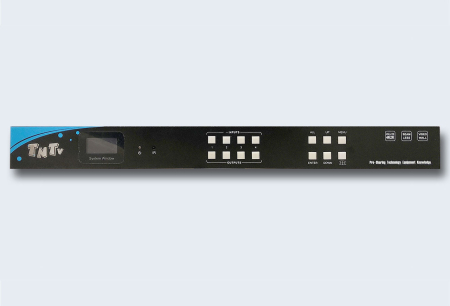

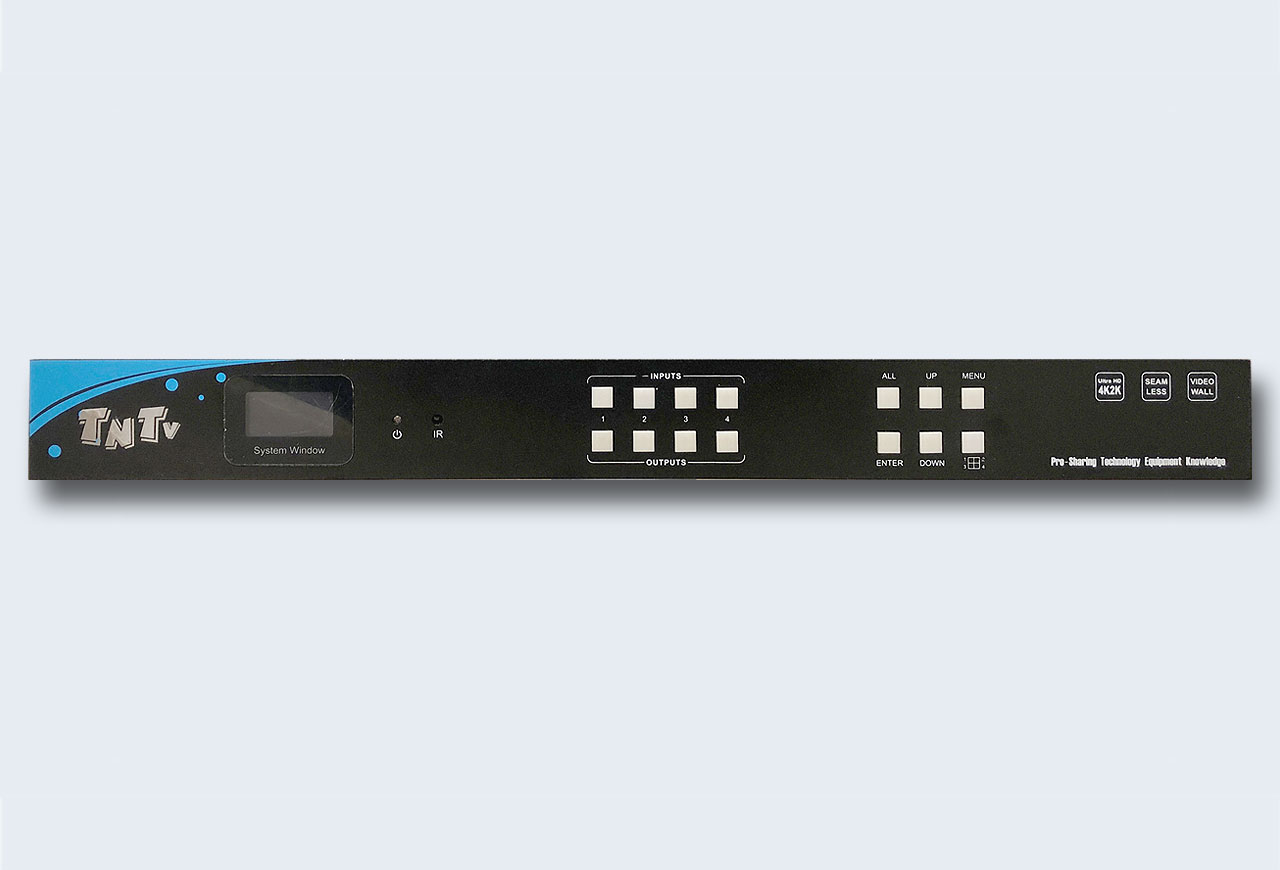

- Управление коммутатором при помощи кнопок на лицевой панели, WEB-интерфейса и команд управления (API)
- Сохранение различных вариантов коммутаций в виде шаблонов (пресетов) и быстрая их активация в нужный момент времени. До 20 штук при помощи WEB-интерфейса или при помощи команд API
- Сохранение различных шаблонов (раскладок) видеостен и быстрая их активация в нужный момент времени. До 5 штук при помощи WEB-интерфейса или произвольное формирование видеостен в режиме реального времени при помощи команд API
- Извлечение (де-эмбеддирование) стереофонического аудиоканала из HDMI сигнала на любом выходном порту или добавление/замена (эмбеддирование) внешнего аудиоканала для входных HDMI-портов
- Простой и интуитивно понятный WEB-интерфейс
- Отсутствие вентиляторов охлаждения
- Сохранение режимов работы после отключения электропитания
Параметры |
Значение |
|
Порты |
Вход:
Питание: |
|
Максимальное количество входных портов |
4 |
|
Максимальное количество выходных портов |
4 |
|
Максимальное разрешение на входе |
HDMI – 3840 x 2160 при 30 Гц (4:4:4) |
|
Максимальное разрешение на выходе |
HDMI – 3840 x 2160 при 30 Гц (4:4:4) |
|
Индикаторы / управление |
Монохромный ЖК-дисплей – индикация режимов работы / настройка параметров |
|
Возможные разрешения на выходах |
3840 x 2160 при 30 Гц (значение по умолчанию), 1920 x 1200 при 60 Гц, 1920 x 1080 при 60 Гц, 1920 x 1080 при 60 Гц, 1280 x 720 при 60 Гц, 1024 x 768 при 60 Гц |
|
Максимальное расстояние до источников/потребителей |
15 м при использовании высококачественных HDMI кабелей и соблюдении требований данной документации |
|
Внешнее управление |
Встроенный WEB-интерфейс, команды API |
|
Протокол внешнего управления |
RS232 |
|
Электропитание |
Внешний блок питания, AC 100 - 240 В / 24 B, 3A |
|
Температура и влажность |
Рабочая температура |
0 - 50°С |
Температура хранения |
-15 - 55°С |
|
Влажность |
5 - 90%, относительная, без образования конденсата |
|
Физические характеристики |
Материал корпуса |
Металл |
Масса |
1700 г |
|
Размеры |
435 x 235 x 45 мм (1U) |
Комплектация
1 x устройство VM0404SSHT
1 х кабель RS232
1 x пульт Д/У
1 x адаптер питания
1 x комплект крепежа в 19" стойку
1 x комплект документации (Состав комплекта определяется производителем. Руководство пользователя загружается с сайта производителя.)
Поддержка HDCP
|
HDCP 1.4 |
Макс. расстояние
|
15 метров |
Макс. разрешение
|
3840 x 2160 |
Интерфейс
|
RJ-45, HDMI |
Количество входов
|
4 |
Количество выходов
|
4 |
Управление
|
RS-232 |
Входной интерфейс
|
HDMI |
Выходной интерфейс
|
HDMI |
Вес в упаковке, кг.
|
2 |
Длина упаковки, мм.
|
450 |
Ширина упаковки, мм.
|
250 |
Высота упаковки, мм.
|
60 |
