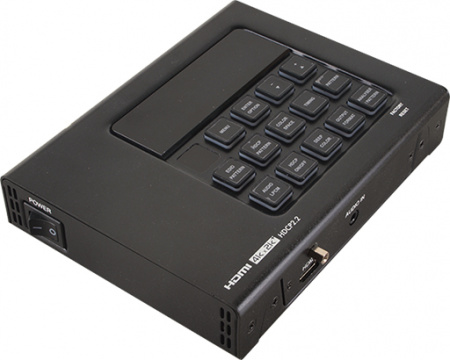

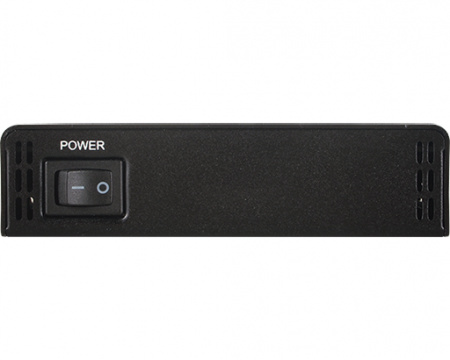

Генератор сигналов Cypress CPHD-V4

Генератор тестовых сигналов для HDMI и VGA, анализатор HDMI

CPHD-V4 – генератор тестовых сигналов для интерфейса HDMI разрешением до 4096x2160p c поддержкой HDCP 1.4, 2.2 и EDID, сигналов интерфейса VGA разрешением до 2048x1080p. Устройство позволяет эмбеддирование и деэмбеддирование аудио (2х miniJack 3,5 мм), он является также анализатором HDMI-сигнала. Обладает крайне богатым функционалом для анализа и мониторинга AV-сигналов (в т.ч. HDCP / EDID / SCDC). Генерирует тестовые сигналы в 88 различных разрешениях, имеется 55 настроечных таблиц. Также возможна генерация до восьми каналов звука LPCM с различной частотой. Управление осуществляется по ИК, RS-232 и IP.

Основные особенности

• Поддержка HDMI 2.0 (включая разрешения 4K/60, 4:4:4), совместимость с DVI 1.0
• Удовлетворяет требованиям HDCP 1.4 и 2.2
• 88 разрешений (с учетом вариантов кадровой частоты): от 640x350p до 4096x2160p, 60 Гц, 4:4:4, 8 бит
• 55 настроечных таблиц и изображений, в том числе анимированных
• Возможна загрузка двух пользовательских тестовых таблицы в разрешениях 640x480 и 1920x1080 (RGB, 24-разрядный цвет, формат bitmap)
• Анализ сигнального тракта источника и дисплея, пакетов данных HDMI
• Управление и проверка на соответствие требованиям HDCP 1.4 и 2.2
• Встроенный эмулятор EDID, анализ данных EDID, в том числе SCDC (Status & Control Data Channel)
• Анализ входных аудиосигналов
• Сквозная передачи сигналов с HDR (High Dynamic Range) и анализ таких сигналов
• Генерация сигналов HDMI со скоростью потока до 6 Гбит/с на канал (4096x2160/60, 4:4:4, 8-разрядный цвет)

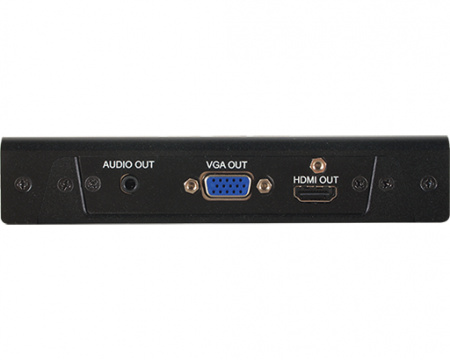

• Генерирует выходные видеосигналы в форматах HDMI и VGA (только RGBHV, форматы YUV, RGBS, RGsB не поддерживаются)

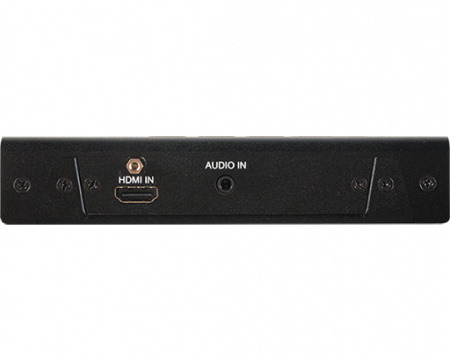

• Входной и выходной порты аналогового стереофонического аудиосигнала
• Генерирует до 8 каналов аудио LPCM

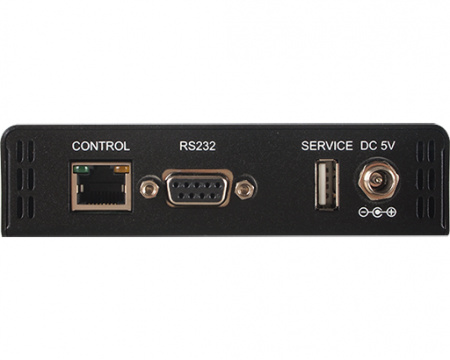

• Управление с лицевой панели, инфракрасного пульта ДУ, через RS-232, по протоколу Telnet
• OLED-дисплей для мониторинга системы в режиме реального времени
• Детализированное экранное меню для настройки и вывода системной информации
• Обновление прошивки и тестовых страниц по USB
• Портативный генератор в компактном корпусе

Технические характеристики

Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.

В комплекте

• Генератор тестовых сигналов CPHD-V4 – 1 шт.
• ИК-пульт ДУ (CR-174) – 1 шт.
• USB-кабель питания – 1 шт.
• Блок питания 5 В, 2.6 А – 1 шт.
• Руководство пользователя

Сфера применения

• Пусконаладочные работы
• Тестирование источников HDMI и дисплеев
• Считывание, редактирование и запись EDID-данных
• Проверка и обеспечение совместимости версий HDCP
• R&D, разработка оборудования
