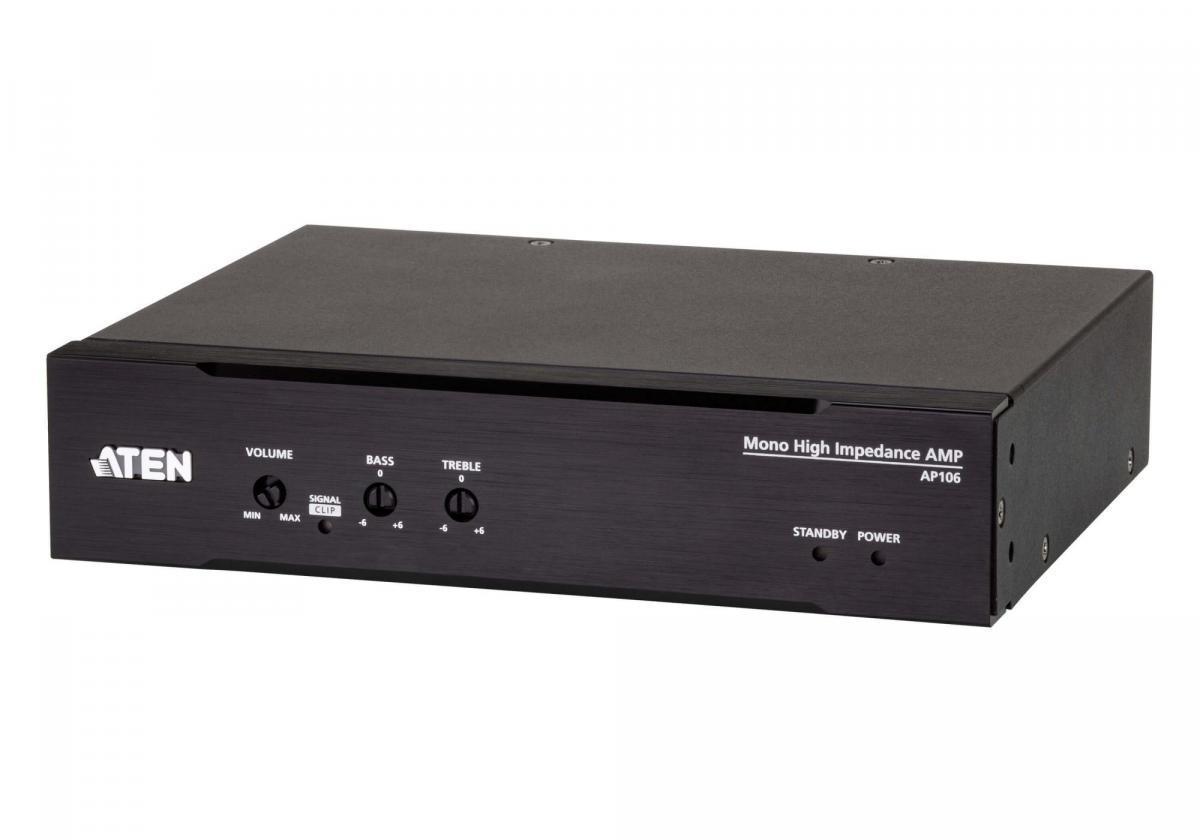

Усилитель мощности AP106 / AP106-AT-G

Монофонический усилитель мощности Hi-Z 60 Вт

AP106 - это усилитель мощности мощностью 60 Вт с выходами Hi-Z, способный управлять аудиосистемами напряжением 70 В / 100 В. Поддержка сбалансированных / несбалансированных входов линейного уровня обеспечивает превосходное качество звука и гибкость установки. Помимо общей функции регулировки громкости, встроенный 2-полосный полочный эквалайзер обеспечивает усиление / подавление высоких и низких частот на ± 6 дБ, обеспечивая тонкое формирование тона и дополнительную универсальность управления. Благодаря дополнительному запасу мощности, который обеспечивает этот усилитель, адаптация к переходным звуковым пикам и предотвращение искажений никогда не являются проблемой для AP106.

Обладая эффективностью класса D, усилитель поставляется в корпусе меньшего размера и легче, но при этом не нагревается по сравнению с усилителями других классов с той же мощностью. Безвентиляторная конструкция помогает исключить отключение работы, вызванное неисправностью вентилятора, и гарантирует, что усилитель не будет уязвим для внешних элементов. Выполненный в компактном герметичном корпусе, AP106 подходит для скрытого размещения, например, за телевизором или даже в пыльных помещениях, например, под потолком.

Говоря о схеме защиты системы, AP106 вместе с подключенными к нему динамиками защищен от повреждений, вызванных короткими замыканиями на выходах, перенапряжением / понижением напряжения, высокочастотной перегрузкой и перегревом. Построенный с учетом энергоэффективности, усилитель переходит в режим энергосбережения, когда в течение 30 минут не обнаруживается ни одного аудиовхода, и снова включается при обнаружении источника. Дополнительные функции включают светодиоды на передней панели, которые отображают состояние устройства, а также двунаправленный последовательный порт RS-232, который позволяет обновлять встроенное ПО и легко интегрироваться с системой управления ATEN, которая действует как централизованная платформа, на которой аппаратные устройства объединяются для мониторинга и управления с помощью интуитивно понятного графического интерфейса. AP106 идеально подходит для модернизации коммерческих или жилых профессиональных AV-систем, где требуется поддерживать сверхнизкие искажения при сохранении исключительного качества звука.

Характеристики ATEN AP106

• Усилитель высокой выходной мощности, обеспечивающий мощность 60 Вт для распределенных аудиосистем напряжением 70 В или 100 В.
• Встроенный 2-полосный полочный эквалайзер обеспечивает усиление / подавление высоких и низких частот на ± 6 дБ.
• Обеспечивает дополнительный запас мощности для адаптации к переходным звуковым пикам и предотвращения искажений
• Безвентиляторная конструкция исключает отключение работы, вызванное неисправностью вентилятора, и гарантирует, что усилитель не будет уязвим для внешних элементов
• Компактный герметичный корпус обеспечивает скрытое размещение даже в запыленных помещениях
• Предоставляет широкий спектр профессионального аудиооборудования с простым и безопасным подключением:
• Поддерживает симметричные и несимметричные линейные входы на разъеме Euroblock и разъеме TRS (только несимметричный вход)
• Выход для high-Z через разъем Euroblock
• Питание от сети переменного тока в розетке стандарта IEC для работы за рубежом
• Режим энергосбережения – AP106 отключается, когда в течение 30 минут не обнаруживается аудиовход с уровнем звука выше -50 дБ, и снова включается, когда обнаруживается источник, достигающий -30 дБ
• Встроенная защита – короткое замыкание усилителя, защита от перенапряжения на выходе усилителя, высокочастотной перегрузки и перегрева
• Двунаправленный последовательный порт RS-232 позволяет обновлять встроенное ПО и легко интегрироваться с системой управления ATEN.
• Конструкция класса D с высокой эффективностью и энергосбережением
• Идеально подходит для модернизации коммерческих или жилых профессиональных AV-систем, где требуется поддержание сверхнизких искажений при сохранении исключительного качества звука

Спецификация ATEN AP106-AT-G

System Specification
Rated Power	60Wrms/ 120Wpeak
Distortion	THD+N: 0.1%, 1kHz, 3dB before clipping
Frequency Response	80~20kHz, 0/-3dB @70V, 1W
Sensitivity	Balanced: +4dBu Unbalanced: -10dBV (0dBu=0.775Vrms, 0dBV=1Vrms)
Amplifier Type	Class D
HPF	80Hz, -12dB/Oct
Audio Inputs
Interfaces	1 x 5-pin 3.5mm Euroblock (Bal/Unbal Line In) 1 x 3.5mm TRS Unbalanced Phone Jack (Priority)
Impedance	Balanced: 20kΩ Unbalanced: 10kΩ
Detect Threshold	-50dBu
Audio Outputs
Interfaces	1 x 2-pin 5.08mm Euroblock
Impedance	Minimum Load 70V: 80Ω 100V: 160Ω
Audio Effects	2-band Shelf EQ, +/-6dB
Protection	Output Shortcut AMP Output over/under voltage High Frequency Overload Thermal Protect
Communication
RS-232	Connector: 3-pin, 3.5mm, Terminal Block Baud rate and protocol: Baud Rate: 19200, Data Bits: 8, Stop Bits:1, Parity: No, Flow Control: No
Power
Power Consumption	100-240V~, 50/60Hz, 1A
Compliance
Certification	FCC, CE, UKCA
Environmental
Operating Temperature	0~40℃
Humidity	0-80% RH, Non-Condensing
Storage Temperature	-20~60℃
Physical Properties
Weight	1.23 kg ( 2.71 lb )
Housing	Metal
Dimensions (L x W x H)	20.00 x 15.72 x 4.40 cm (7.87 x 6.19 x 1.73 in.)
Note	Rack/surface mount kits are sold separately.
Note	For some of rack mount products, please note that the standard physical dimensions of WxDxH are expressed using a LxWxH format.

Комплектация
1x AP106 60 Вт Mono HI-Z Усилитель
1x 5-контактный разъем типа Euroblock (3.5 мм)
1x 2-контактный разъем типа Euroblock с винтовым замком (5.08 мм)
1x 3-контактный разъем типа Euroblock (3.5 мм)
1x кабель питания
1x набор подкладок под опорные ножки (4 штуки)
1x инструкция пользователя
